石油管螺紋刀片型號編制說明

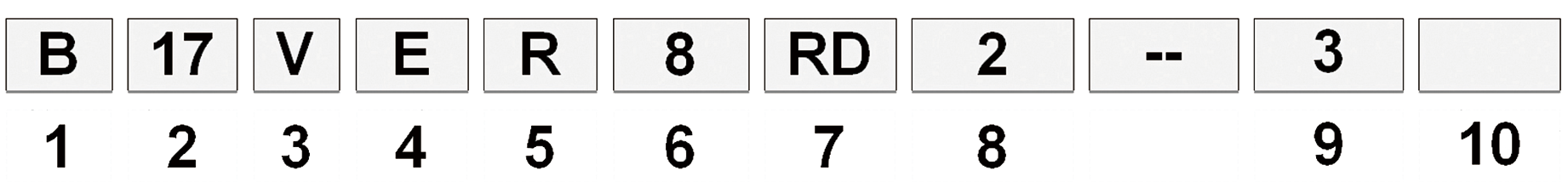

石油管螺紋刀片型號編制說明

1.刀片形狀及適應機床

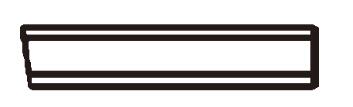

L 長條形prism ?L 長條形prism
S 方形 square and rectangle ?S 方形 square and rectangle
B 蝶形 butterfly ?B 蝶形 butterfly
T 三角形成trangle ?T 三角形成trangle
R 平形四邊形parallelogram ?R 平形四邊形parallelogram
P 適用于 PMC (美) 機床 Used for PMC machine tools (USA)
C 適用于 Colinet (比利時)機床 Used for Colinet machine?tools (BeIgium)

2.刀片尺寸 Insert size

?L 長條形prism尺寸 ?S 方形 square and rectangle尺寸 ?B 蝶形 butterfly尺寸 ?T 三角形成trangle尺寸 ?R 平形四邊形parallelogram尺寸

3.刀片安裝類型

  • u: 臥式對中螺紋刀片
  • V: 立式(立裝)螺紋刀片
  • :不標注為其他形狀刀片(Nothing means others)

4.機加工類型Type of cutting

  • E (external): 外螺紋刀片
  • I (internal): 內螺紋刀片

5.刀片手式 Hand of tools

  • R (Right-handed):右手式
  • L (Left-handed):左手式

6.螺距 Pitch

  • 4: 每寸4牙 4TPI
  • 5: 每寸5牙 5TP
  • 6 : 每寸6牙 6TP
  • 8 : 每寸8牙 8TP
  • 10 : 每寸10牙 10TP

7.螺紋標準(Thread Standard)?

  • RD :? API 圓螺紋 For API Round
  • BU :? API偏梯扣螺紋 For API Buttress
  • G : API管線管螺紋 For API LineType

8.刀片切削刃數(Edges of the insert)

9.每切削刃上的齒數(Teeth of the edge)

10.對多刀片配合使用的用1、2、3代表刀號(Sequence NO. of the Insert)
