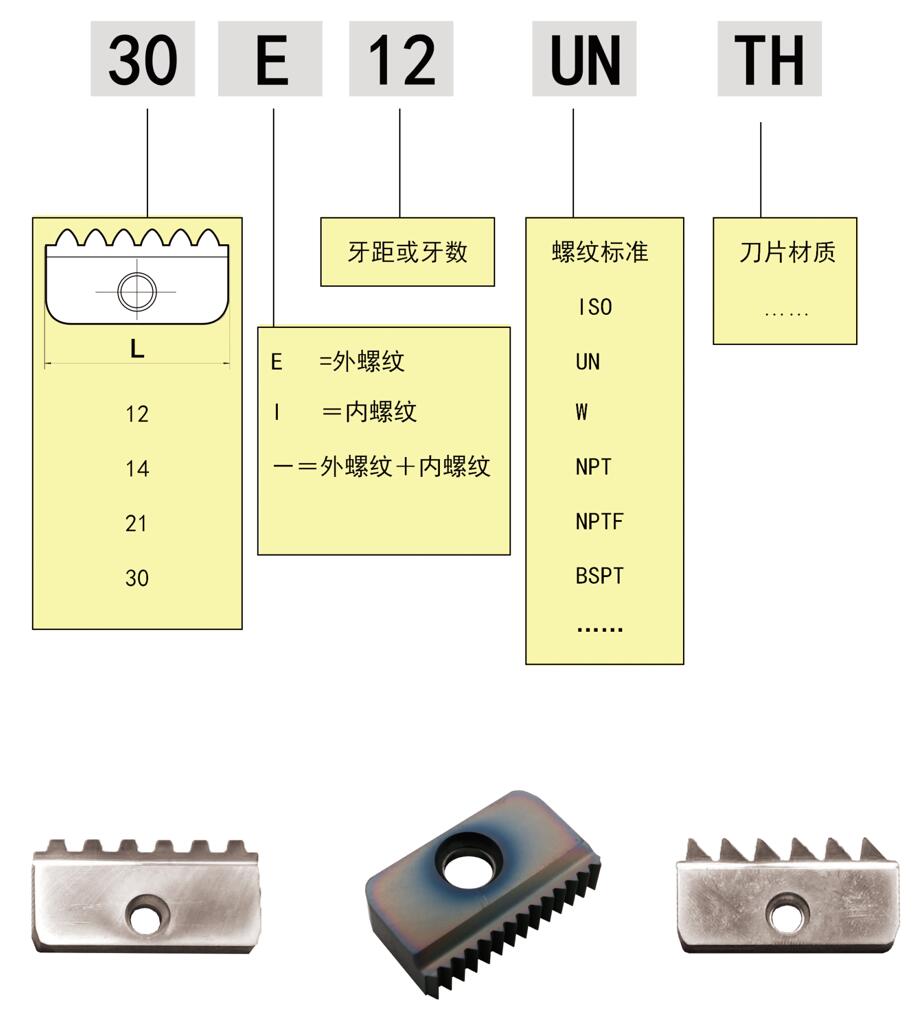

梳齒螺紋銑刀片表示方法

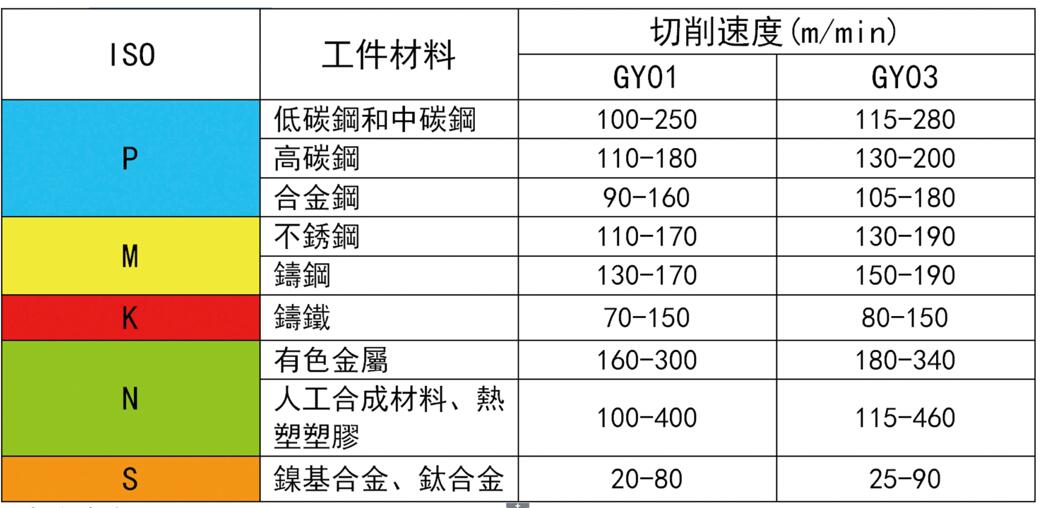

推薦切削參數表

進給速度：0.05-0.15mm

銑削螺紋注意事項

大多數情況下剛開始使用時選擇中檔數值，對于硬度較高的材料，減低切削速度。

床孔加工刀桿懸伸度大時，請降低切削速度和進給速度至原來的20%~40% （取之于工件材料，牙距和懸伸量）。

對于螺距大（牙形不對稱）的必須分粗精銑，材質硬或彈性大、深徑比大的都需要分2-3刀進行加工，否則會出現振動大、表面品質差、塞規進不去等問題。在加工中還要注意螺紋 刀桿的伸出盡量短以增加剛性，減少振動，提高進給。

刀具選擇步驟

1. 根據待加工螺距選擇刀片
2. 選擇回轉直徑de小于被加工尺寸
3. 對照上表將符合上面兩條件的刀具按最大刀具直徑選擇

螺紋銑削編程

在螺紋銳削的切入方法中，圓弧切入法、徑向切入法、切向切入法。我們推薦采用1/8 或1/4圓弧切入法，螺紋銑刀走過1/8或1/4螺距后，切線切進工件，然后再走360。整圓 切削插補一周，軸向移動一個導程，最后再走1/8或1/4螺距切出工件。

采用圓弧切入法，刀具切入，切出平衡，不留任何痕跡，不產生振動，即使是加工硬的 材料也如此。?

?

1 .螺紋銑削參數及計算公式

(1) .刀具轉速的計算

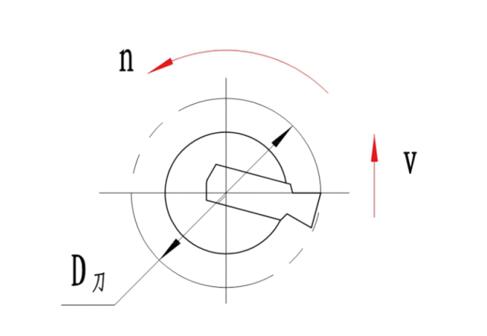

刀具的轉速等于機床主軸的轉速,即 n=1000v/nD7

式中：n—刀具轉速(r/min)； v一刀具線速度(m/min)； D刀一銑刀回轉直徑(包括刀片)(mm);

(2) .刀具徑向進給速度計算

刀具的徑向進給速度就是銑刀回轉直徑(包括刀片)

F1=fzn
式中：F1一刀具徑向進給速度(mm/min)；
千一每刃每轉進給量(mm/r)；
z一刀具切削刃數；

(3) 刀具中心進給速度計算

大多數的CNC機床，在編程時要求采用刀具中心進給速度編程。刀具的進給速度由刀具 中心的進給速度的大小決定，而刀具中心的進給速度沒有直接給出，但可由刀具進給速度與 刀具中心的關系方程式求得。程式按刀具中心軌跡編寫，這種編程方法不考慮刀具半徑補償 和磨損抵消，程式簡單，修改方便。

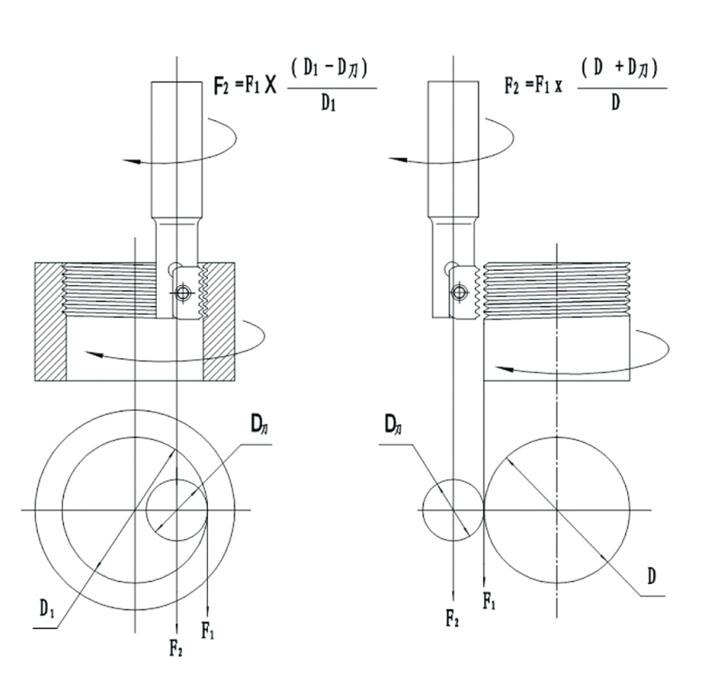

加工外螺紋時的刀具中心進給速度,即
F2= F1 X (D+ D 刀)/D
式中：F2一刀具中心進給速度(mm/min)； D一螺紋公稱直徑(螺紋大徑)(mm)； 加工內螺紋時的刀具中心進給速度,即
F2= F1 X (D1- D 刀)/D1
式中：D1—螺紋小徑； 在生產現場，未知小徑的情況下，可用螺紋公稱直徑 (螺紋大徑)簡便計算。

螺紋銑削通用程式

G90 GOO G54 G43 H1 XO YO Z10 S-
G00 Z-(螺紋深度)
G01 G91 G41 D1 X (A/2) Y- (A/2) ZO F-
G03 X (A/2) Y (A/2) R (A/2) Z (1/8 螺距)
G03 XO YO I- (A) JO Z (螺距)
G03 X- (A/2) Y (A/2) R (A/2) Z (1/8 螺距)
G01 G40 X- (A/2) Y- (A/2) Z0
G90 XO YO Z0

以上的數據是按理論的推算給出的，在實際螺紋銳削加工過程中，由于螺紋加工深度、 螺距大小、加工材料、冷卻條件等不同而有所變化。在加工中還要注意螺紋刀桿的伸出盡量 短以增加剛性，減少振動，提高進給。對于盲孔螺紋，為防止加工到孔底部時，加工部位被 切屑遮蓋，切屑堆積與刀具產生干涉，采用從孔底向外加工的走刀方向。

2.螺紋銑削編程實例

編制M25X1.5內螺紋程式，螺紋深度18mm,工件材料為45*；

根據螺紋大小，選擇刀具型號：ST90-21R1T21-B20,刀具回轉直徑①21mm； 刀片型號:2111.5IS0,材料牌號：GY03。

刀具線速度153m/min； 一片銑刀加工，每轉進給量0. 07mm/r ；

N10 G40 G80；
N20 G91 G28 Z0；
N30 M6 T1 ；
N40 G17 G54 G90 GO X0 Y0 M3 S2320；
N50 G43 H1 Z60；
N60 G01 Z-18.188 F5000 M08；
N70 G91 ；
N80 G41 D10 X1. Y1. Z0 F26；
N90 G03 X1. Y1. Z0. 188 IO J1.；
N100 G03 X0 Y0 Z1.5 I-2. J0；
N110 G03 X-1. Y1. Z0.188 1-1. J0；
N120 G01 G40 X-1. Y-1. Z0. F5000；
N130 G01 Z25.；
N140 G90 GO X0 Y0 Z50；
N150 G91 G28 Z0；
N160 M30；
